[Golf 2] Edition One project US, almost finishED!!

G2EO · Message par **G2EO** » lundi 08 août 2011, 14:56

Pour la flotte c'est une masse aussi qui va pas tu veux dire ?

Manu16v · Message par **Manu16v** » lundi 08 août 2011, 15:07

relis mon message

G2EO · Message par **G2EO** » lundi 08 août 2011, 15:28

Exacte j'ai trouvé ici :

Si mon boss me voyait faire ça en plein sur mon lieu de travail

G2EO · Message par **G2EO** » lundi 08 août 2011, 15:30

Enfin il y a ecris point de masse sur le bloc moteur mais le - de la batterie c'est bon non ??

Manu16v · Message par **Manu16v** » lundi 08 août 2011, 15:36

oui c'est la source, mais un point de masse à proximité est parfait aussi

je comprends mal les schémas, ça veut dire quoi concrètement?

G2EO · Message par **G2EO** » lundi 08 août 2011, 15:45

Manu16v a écrit :oui c'est la source, mais un point de masse à proximité est parfait aussi
je comprends mal les schémas, ça veut dire quoi concrètement?

G2 c'est le transmetteur d'indicateur de température du liquide de refroidissement vers le bas tu as un fil marron qui va à une masse du bloc moteur et vers le haut (habitable) fil jaune/rouge va en borne U1/11 sur la platine relai puis en SK T9/2 derrière le digifiz

Manu16v · Message par **Manu16v** » lundi 08 août 2011, 16:37

en clair je fais quoi avec mon fil

G2EO · Message par **G2EO** » lundi 08 août 2011, 21:00

Bah si tu as la chance d'avoir les fils de la bonne couleur par rapport au schéma (ce qui n'est pas mon cas) tu suis le schéma du dessus. Par contre si tu as les bonnes couleurs prend une photo de ta connectique s'il te plait que je puisse repérer sur le mien lequel est le - et lequel est le +

Merci

Manu16v · Message par **Manu16v** » lundi 08 août 2011, 22:45

ok je vais m'y pencher je te redis ça

juste que je n'avais aucuns faisceaux dans ma voiture, j'y ai tout jeté dedans ...

G2EO · Message par **G2EO** » mardi 09 août 2011, 08:38

Comment ça tu n'a plus de faisceau ?

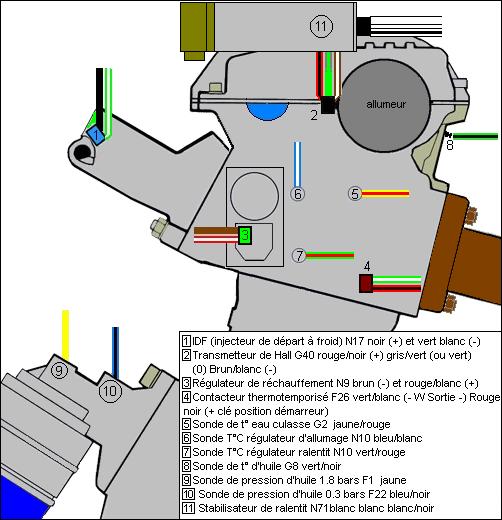

Regarde moi j'ai pris ces photos là :

C'est sur la fiche 5 qu'il faut trouver la masse parmi ces deux fils

golfopierrot · Message par **golfopierrot** » mardi 09 août 2011, 08:56

la sonde 5 ne sert pas au digifiz elle sert a l'injection

G2EO · Message par **G2EO** » mardi 09 août 2011, 09:23

Bah alors où se trouve la sonde de température d'eau Pierrot ?

Edit c'est celle-ci N°3 elle correspond avec les couleurs du schéma électrique :

Par contre pour la sonde de température extérieure tu confirmes les dires de manu ? Il faut que je coupe le fil marron/blanc et que je le branche directement sur le - de la batterie ??

golfopierrot · Message par **golfopierrot** » mardi 09 août 2011, 10:17

la temperature exterieure c'est une sonde a part
rien a voir avec les sondes moteur
et pour l'info temperature d'eau au compteur c'est le jaune et rouge

G2EO · Message par **G2EO** » mardi 09 août 2011, 10:22

golfopierrot a écrit :la temperature exterieure c'est une sonde a part
rien a voir avec les sondes moteur
et pour l'info temperature d'eau au compteur c'est le jaune et rouge

Oui je sais pour la sonde de température extérieure elle se trouve dans la tôle de l'aile avant gauche ce que je voulais savoir c'est si il faut bien que je prenne la masse de celle-ci directement sur le - de la batterie pour éviter d'avoir affiché -40° sur mon digifiz ?

Pour ce qui est de la sonde de température de flotte exacte mais alors pourquoi l'affichage clignote sans monté en température ??

Manu16v · Message par **Manu16v** » mardi 09 août 2011, 10:53

ah oui mais toi tu as une 16s, j'ai une rallye

Ma rallye je l'ai mise à poil pour la refaire
