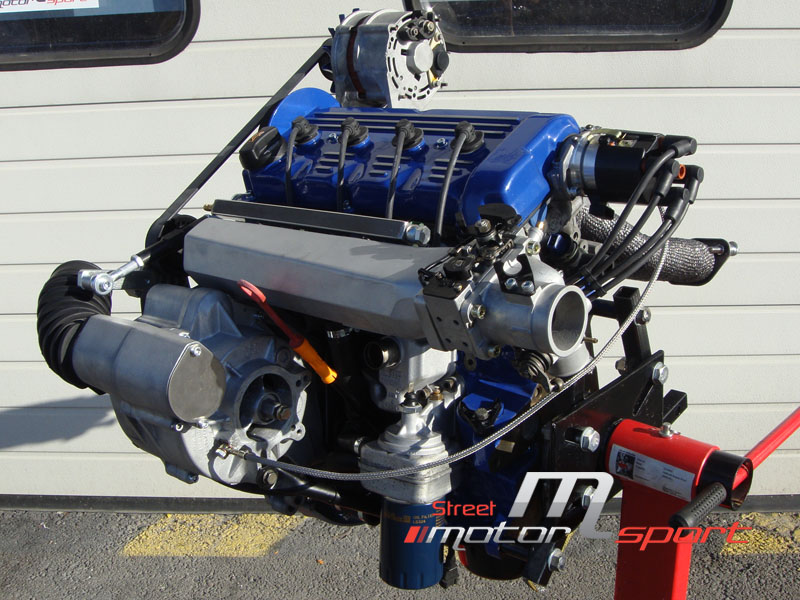

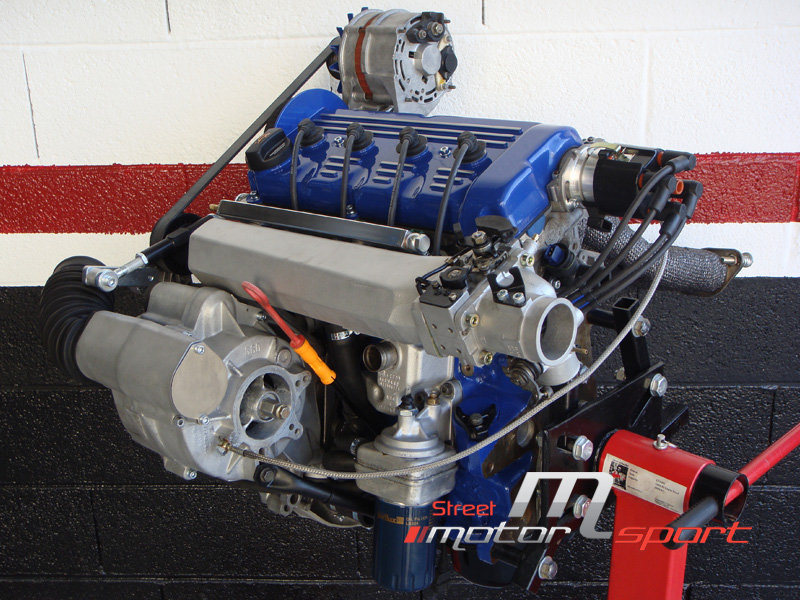

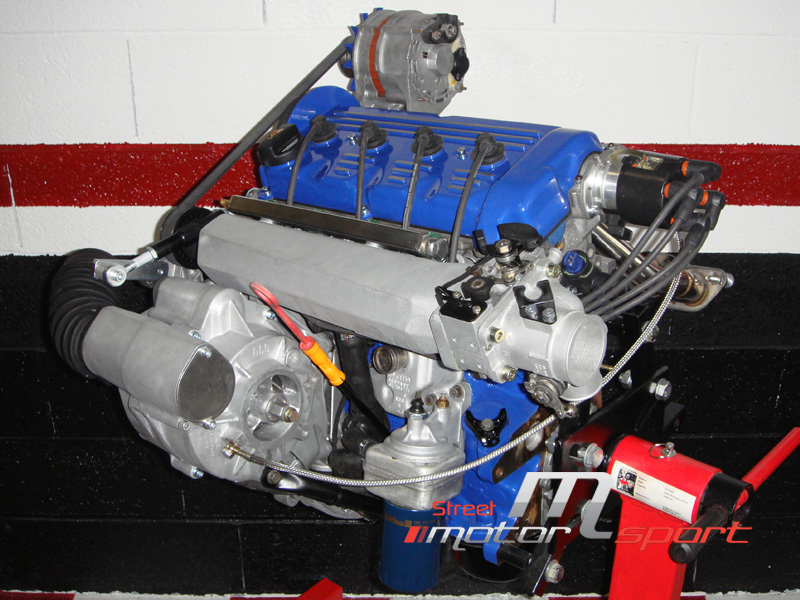

Moteur remonté avec ces accessoires.




Caractéristique du moteur :

Moteur 9A 2.0L 16s RV d’origine 10.8/1 entièrement révisé
Peinture complète en bleu nacré NOGARO (Audi RS2)
Préparation culasse
- Reprise des conduits d'admission et d'échappement
- Reprise des chambres de combustion
- Alignement des conduits
Joint de culasse renforcé (épaisseur d’origine) RV mesuré d’environ 10.83/1
Pipe d’admission courte avec conduits repris (microbillé)
Rampe d’injection en acier inoxydable (poli)

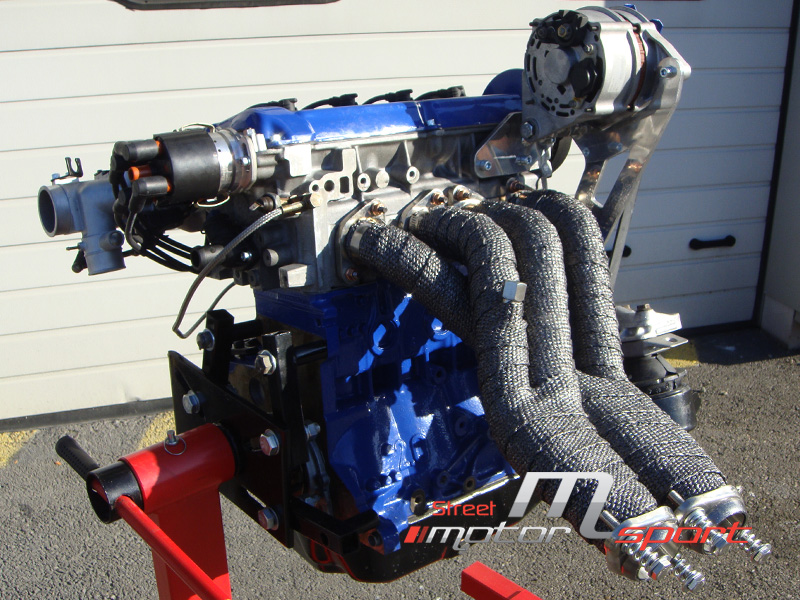

Collecteur d’échappement 4-2-1 en inox
Poulie d’arbres à cames d’échappement réglable
Pignon d’arbres à cames d’admission réglable
Supports d’alternateur en aluminium (poli)
Poulie d’alternateur de G60 modifié
Support tendeur de courroie
Poulie de vilebrequin en aluminium
Bougies d’allumage platine avec indice de température inférieur
Plaque anti barbotage
Perçage du bloc moteur pour le retour d'huile du compresseur
Préparation du compresseur G60
- Microbillage extérieur
- Roulements renforcé
- Ouverture de deux canaux d'air supplémentaires
- Suppression de 3 ailettes à l’échappement du compresseur
- Courroie de synchronisation plus large

....

[STREET MOTORSPORT]

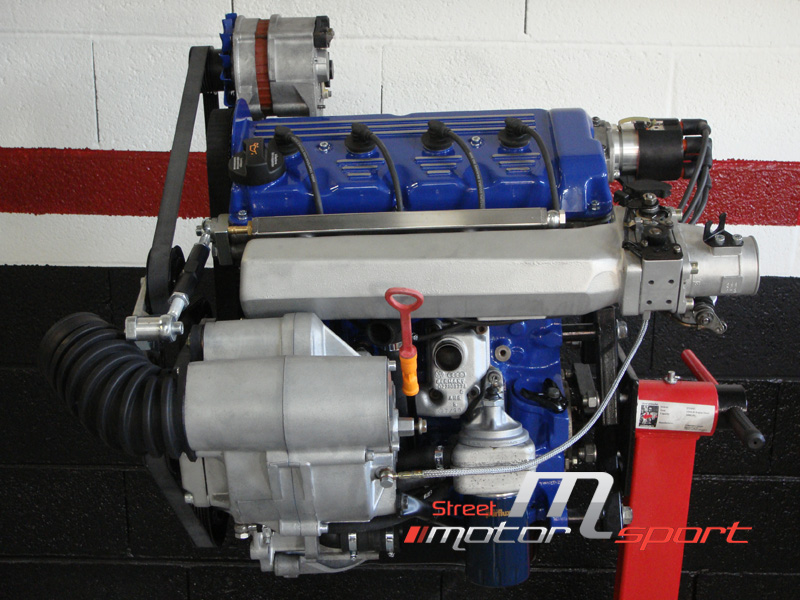

Quelques photos avant le remontage dans le compartiment moteur.

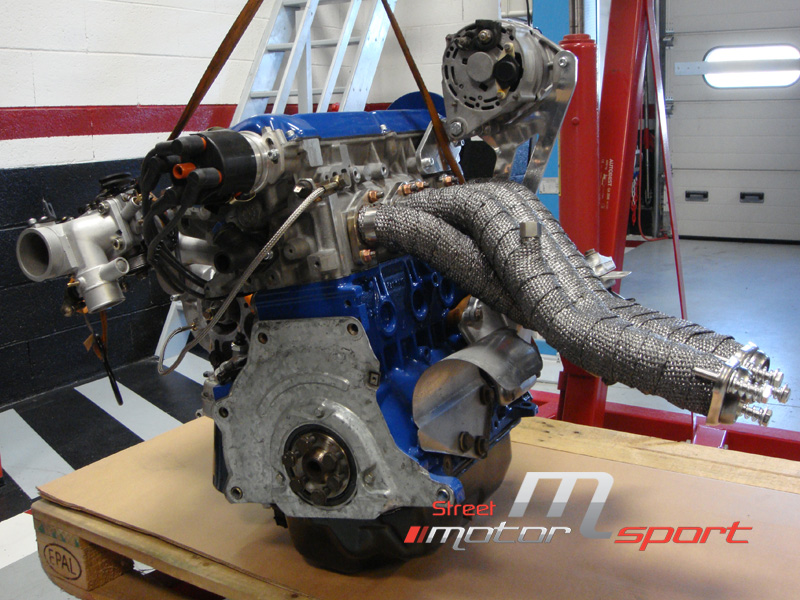

Quelques images du remontage :



Montage de la boîte de vitesses, qui elle aussi à eu droit ça petite touche de couleur.

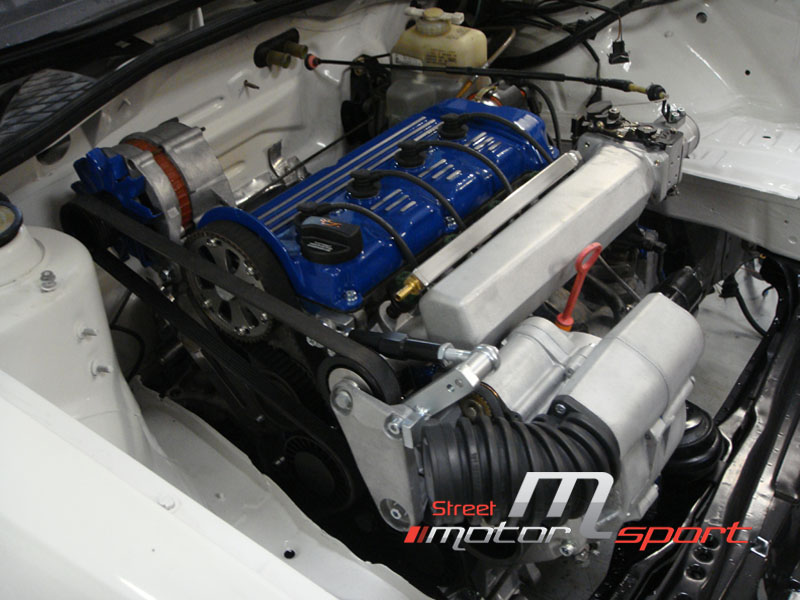

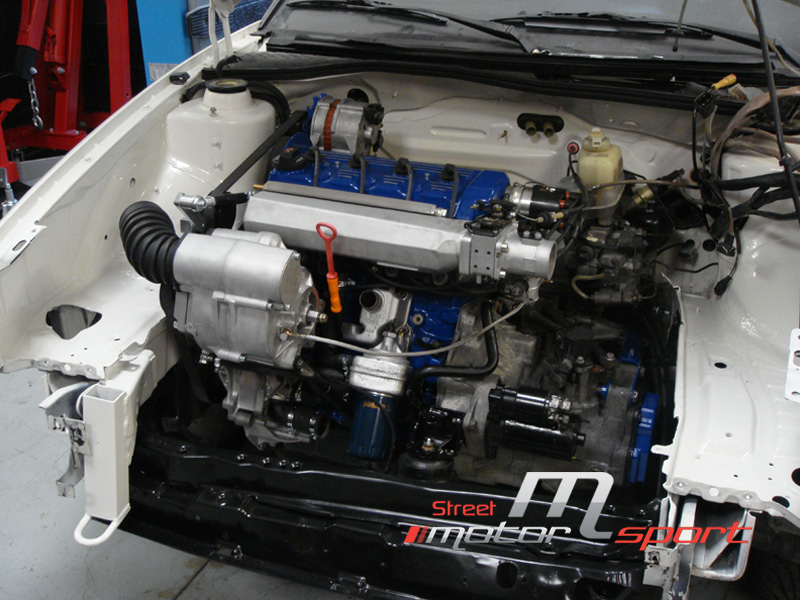

Le moteur posé dans son petit chez lui.

[STREET MOTORSPORT]

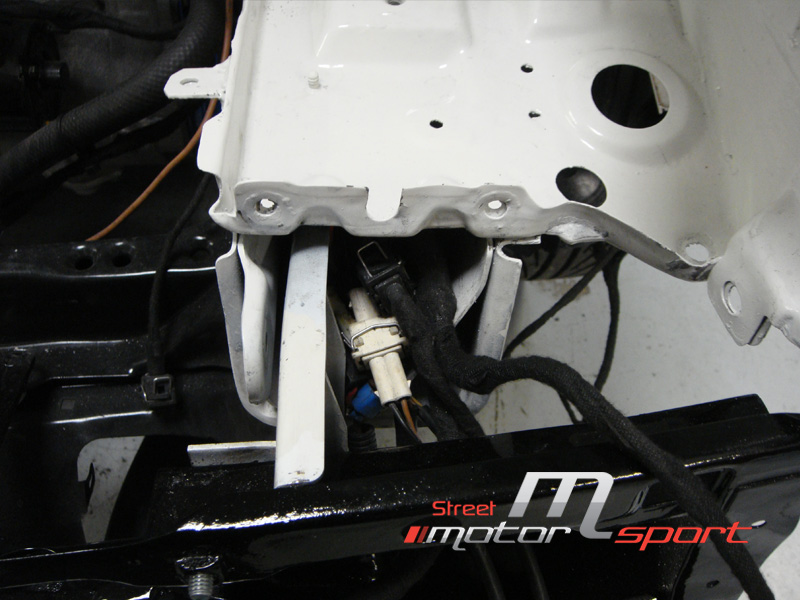

Le faisceau entièrement rallongé pour passer dans le longeron :

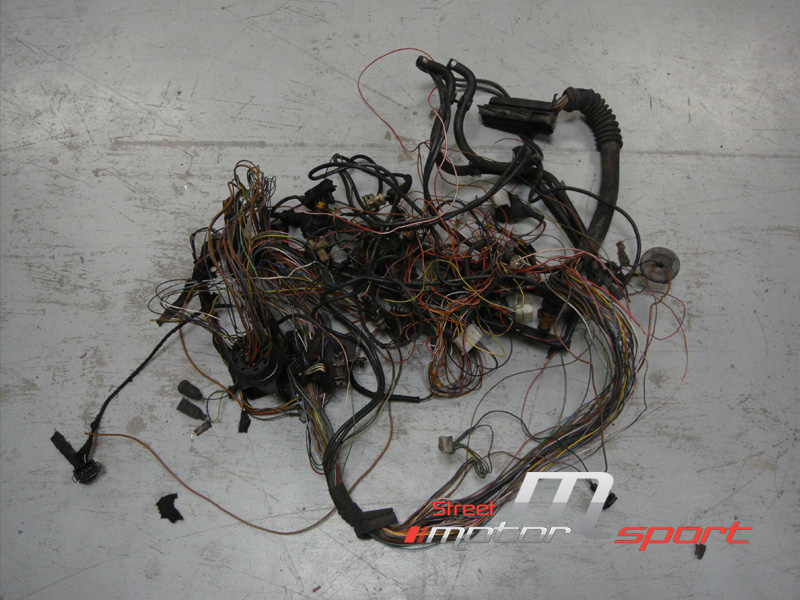

Un faisceau de VR6 donneur d'organe

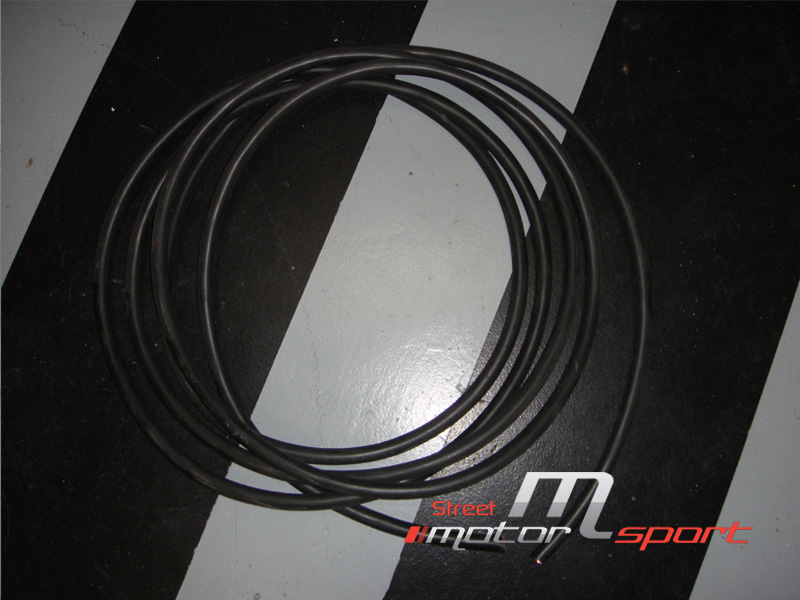

Câble de 70mm2 de section à passer dans l'habitacle pour mettre la batterie dans le coffre.

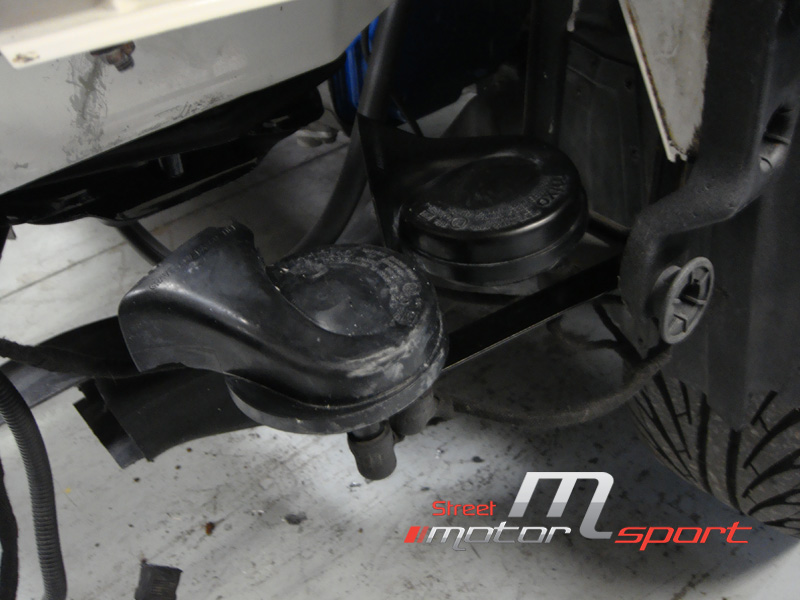

Les deux klaxons ont pris la place de l'échangeur d'origine.

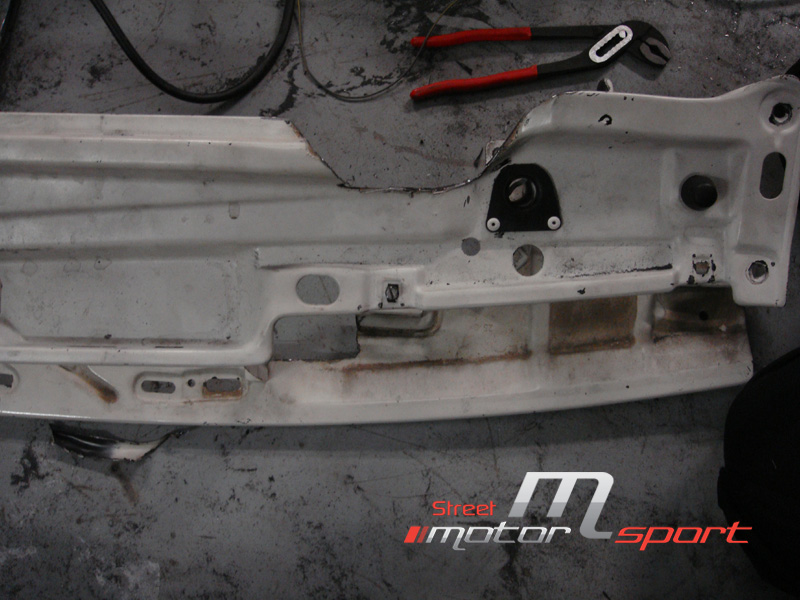

Découpe de la face avant pour le passage de l'échangeur et du bouchon de remplissage du radiateur.




Vu sur la découpe pour le bouchon.

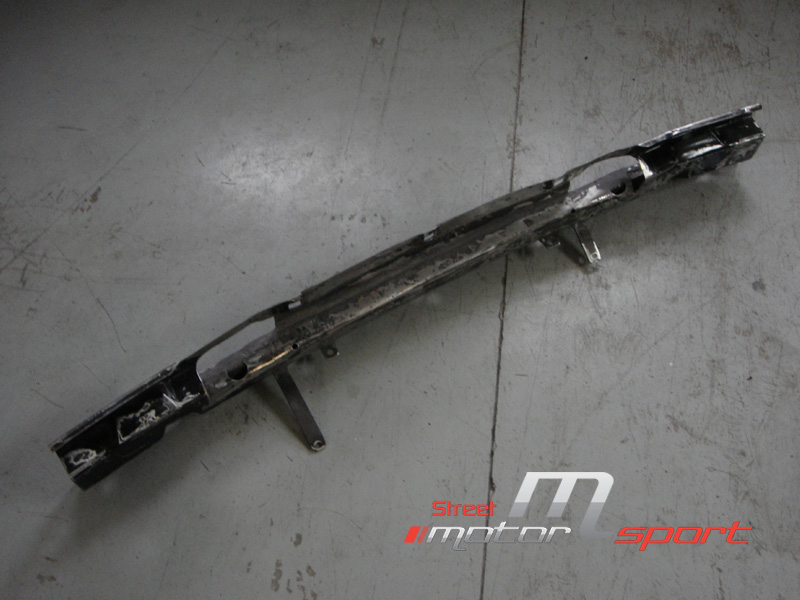

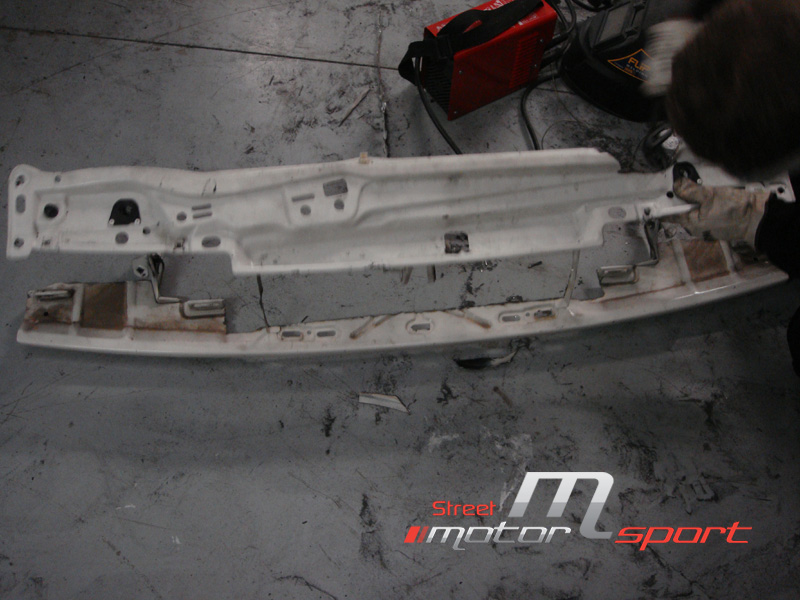

Traverse avant renforcé, modifié pour faire de la place au nouvel échangeur et création des supports pour l'échangeur et le radiateur.

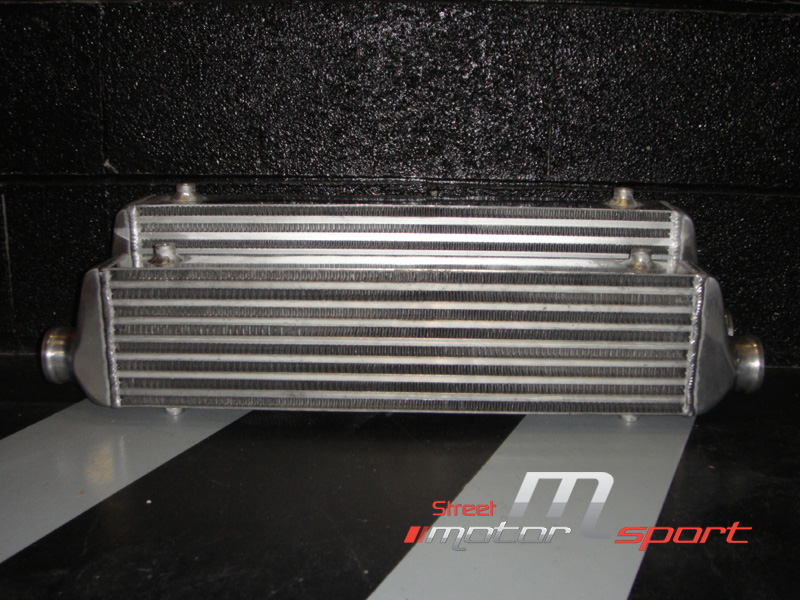

On a bien travaillé sur la face avant et la traverse, et nous avons pu changer d'échangeur pour un plus grand.

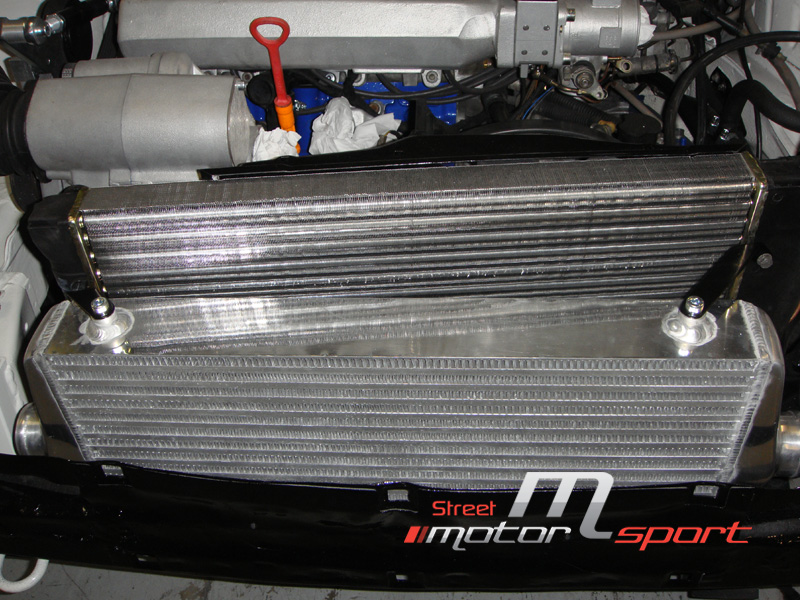

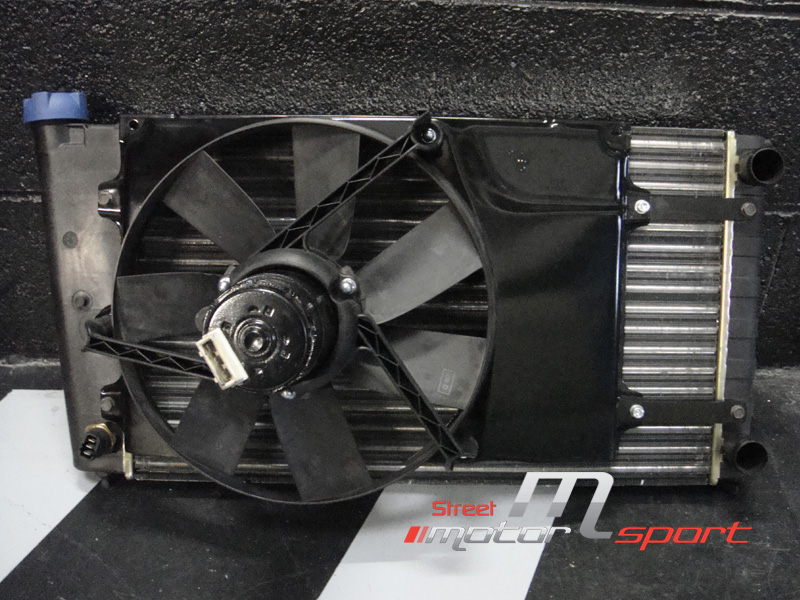

Vu sur le radiateur avant montage, création de pattes de fixations, on voit bien la différence de taille par rapport à un origine.


Voici la place du nouvel échangeur.


Fabrication de deux pattes de fixations.

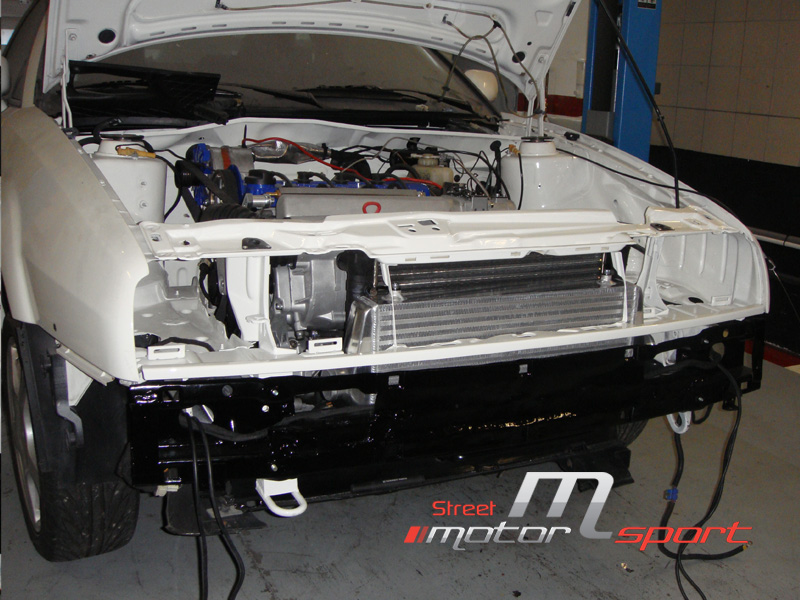

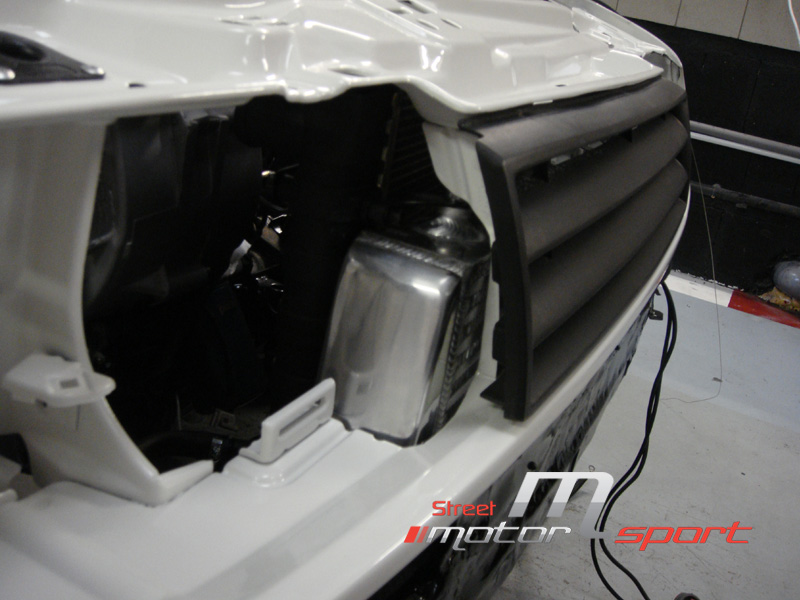

Voilà avec la face avant.

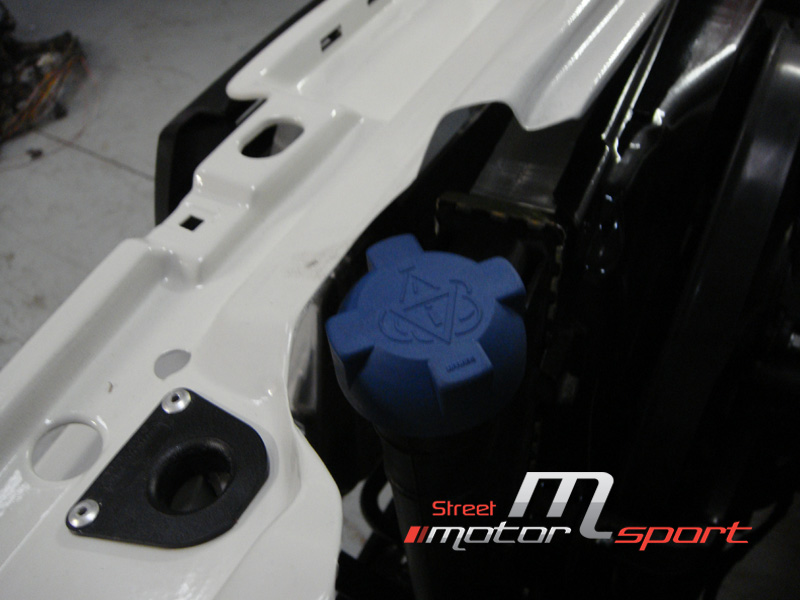

Vu sur la découpe pour accéder au bouchon de remplissage du radiateur.

[STREET MOTORSPORT]

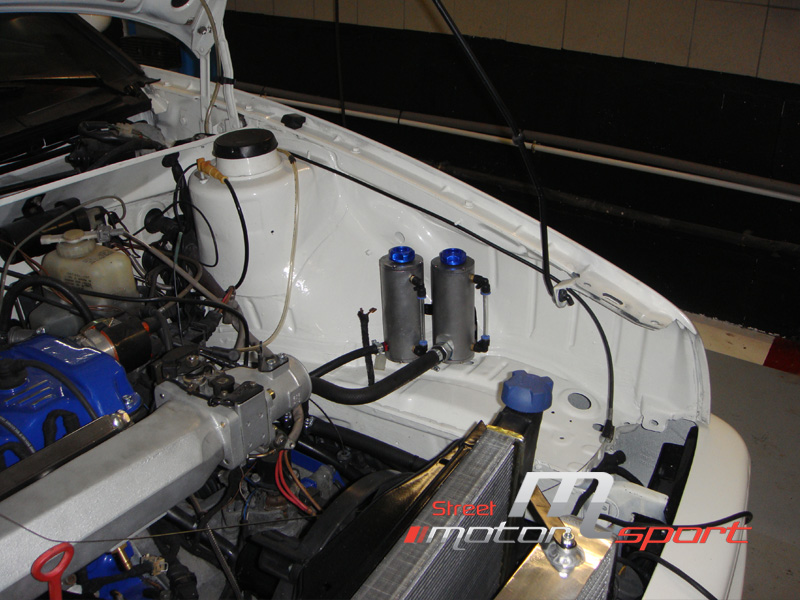

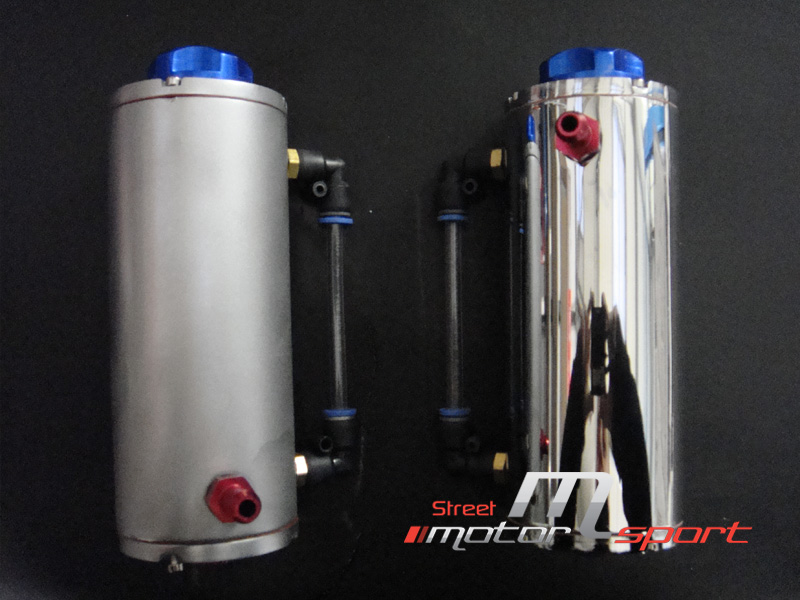

Bidon de gauche microbillé pour rester dans le style du projet.
A droite le bocal d'origine (pas encore microbillé).

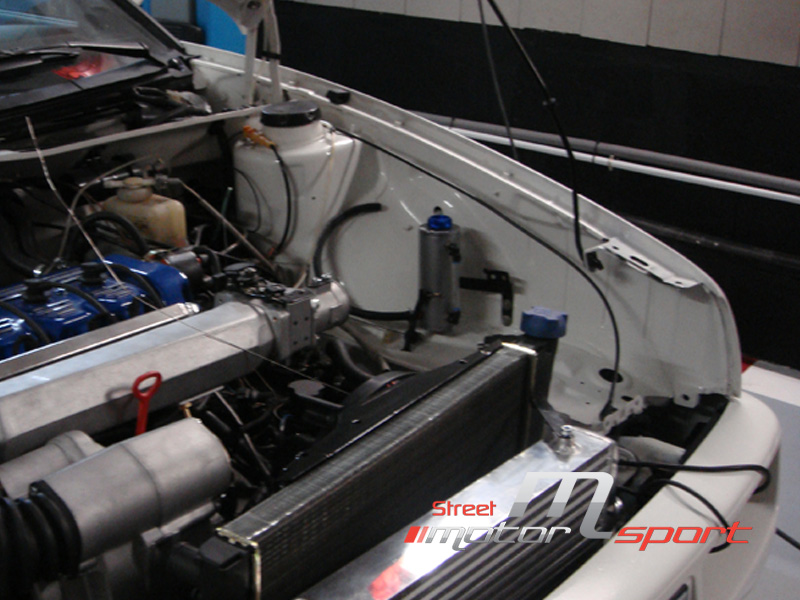

Vue sur le nouveau bocal de lave glace et le support.


Le bocal de direction assisté en place.


Voici quelques pièce qui nous manquez.

Bientôt le 1er démarrage.

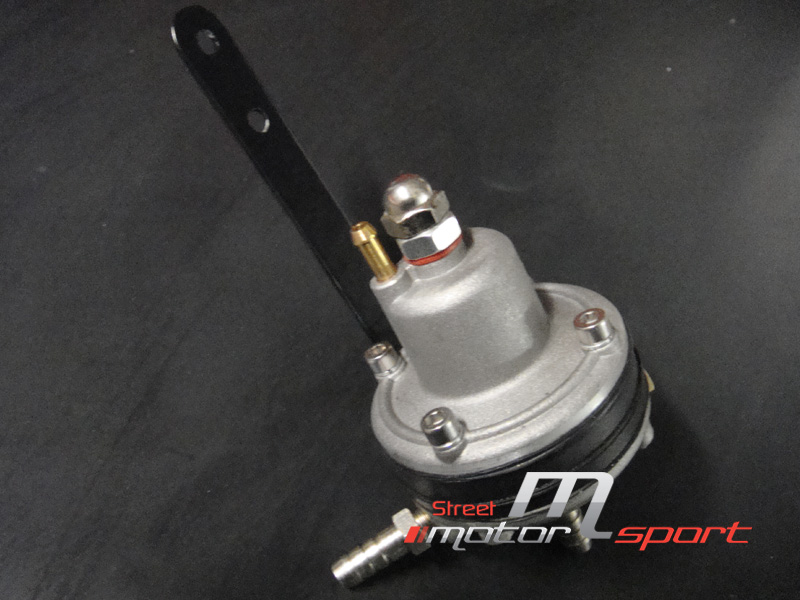

Régulateur de pression d'essence avec support maison.


Coude de Golf G60 Rallye.


Quelques durites SFS, coupleurs alu et carbone.

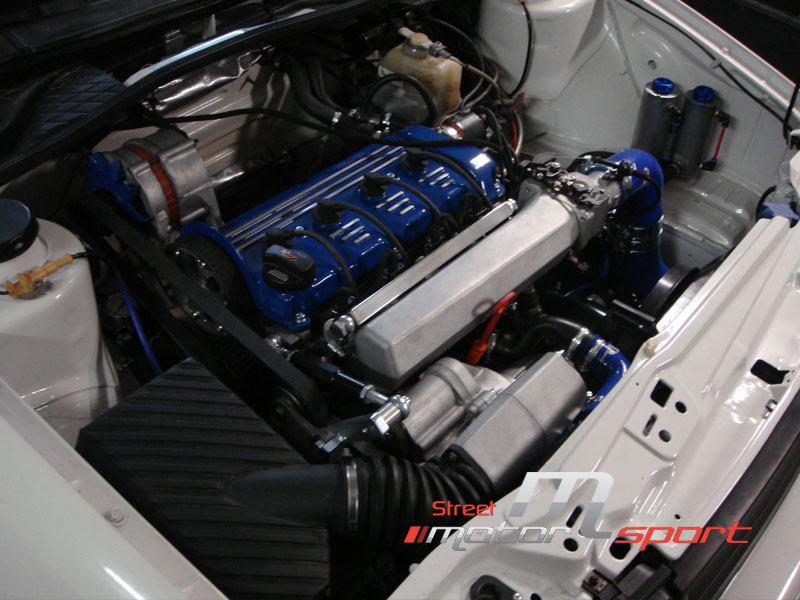

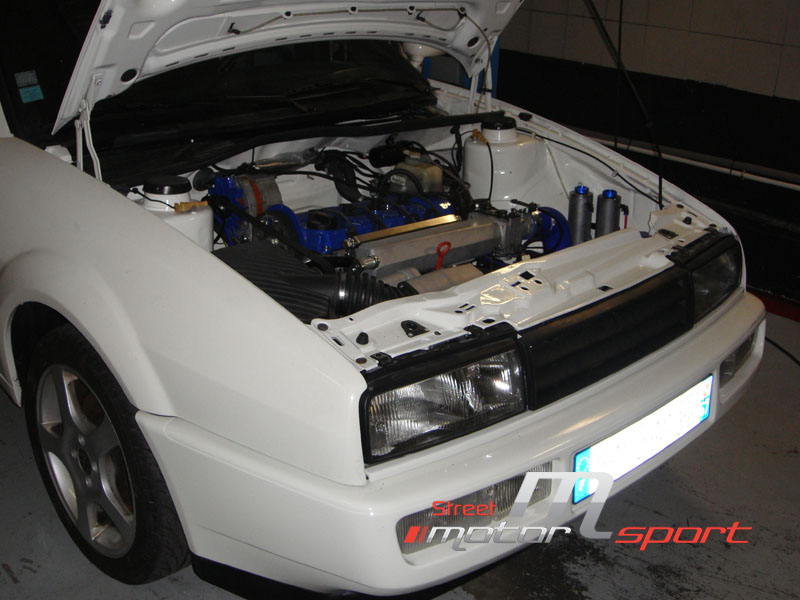

Voici quelques photos avant le démarrage.




Le montage aura quelques améliorations, comme remplacement du bout de durite noir sur le circuit de liquide de refroidissement et quelques pièces qui nous manquent à ce jour.

L'ABS sera prochainement supprimer pour épurer un peu plus le compartiment moteur. On le fera en même temps que le montage des trains roulant de VR6.

[STREET MOTORSPORT]

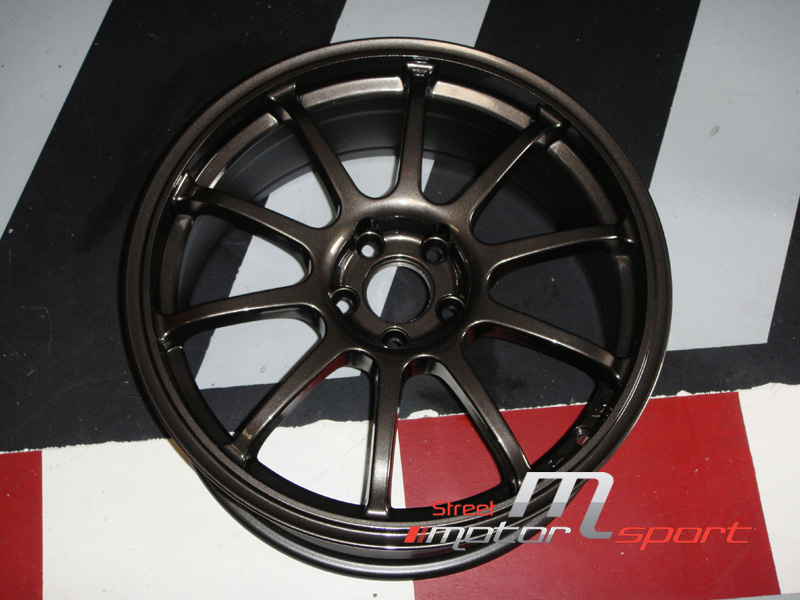

Les nouvelles jantes ROTA Force, couleur Gunmetal, en 17x7,5, 5x100 ET48.

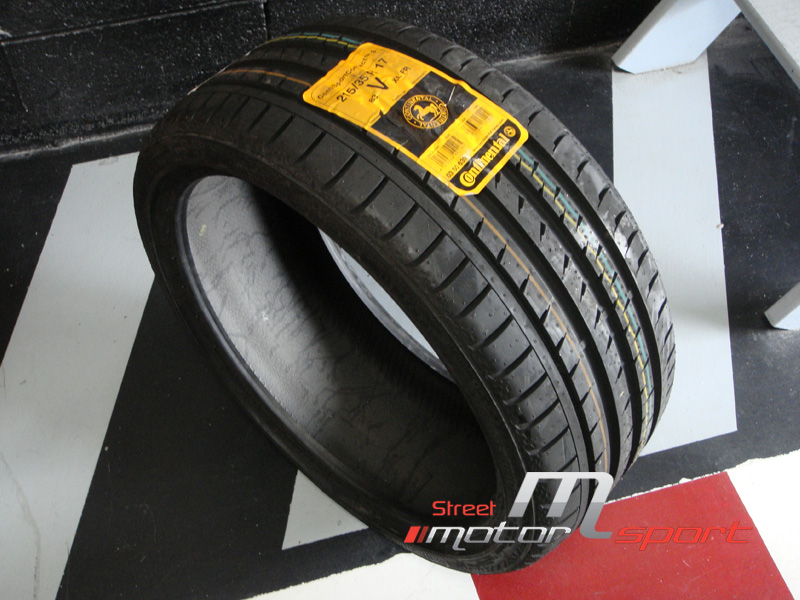

4 pneus Continental Sport Contact 2 en 215/35/17.

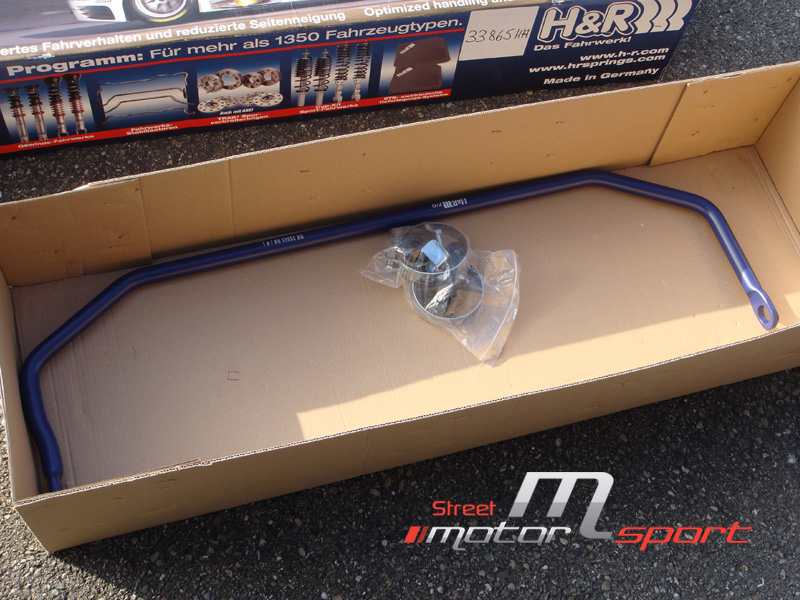

Barre antiroulis arrière H&R Ø25.


Gestion programmable Sybele Challenger 5.

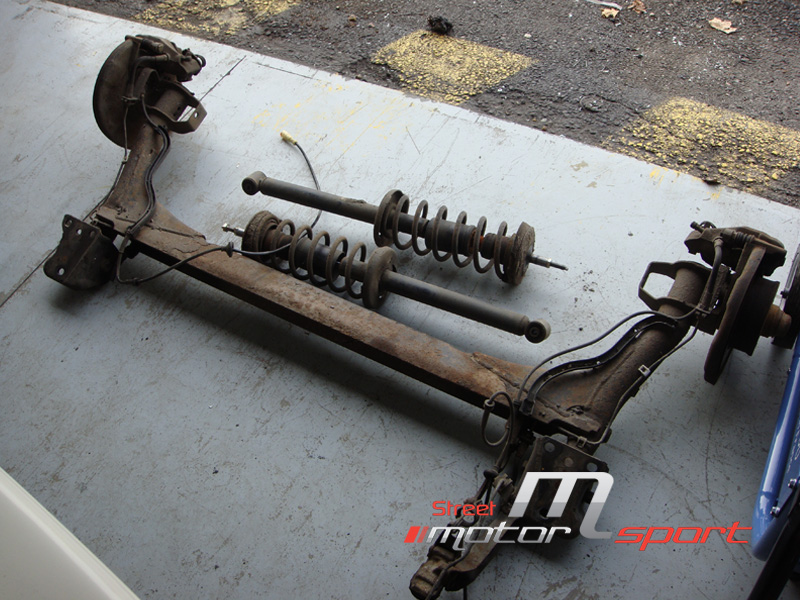

Le train arrière d'origine est déjà déposé.


Les trains vont entièrement être refait à neuf (peinture, roulements, silent bloc, rotules, ....

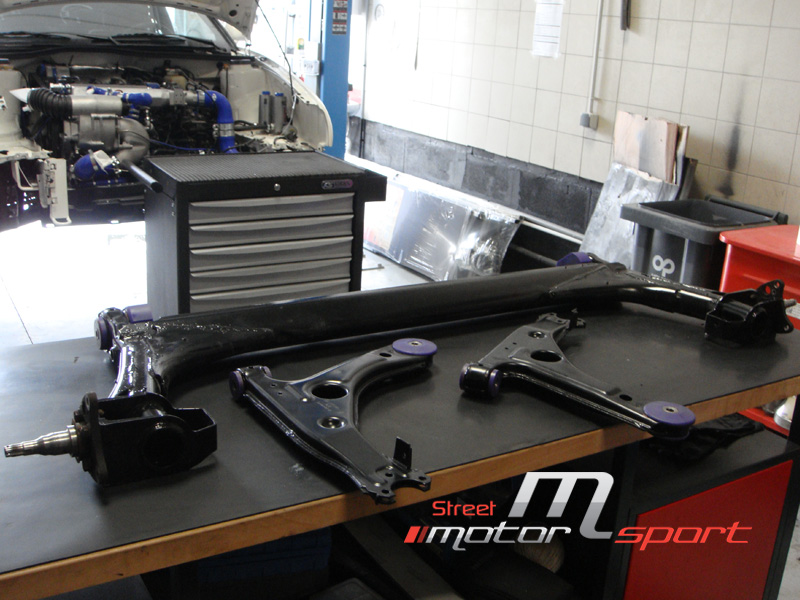

Le train arrière de VR6 et les deux triangles avant avec les nouveaux silent bloc POWERFLEX.

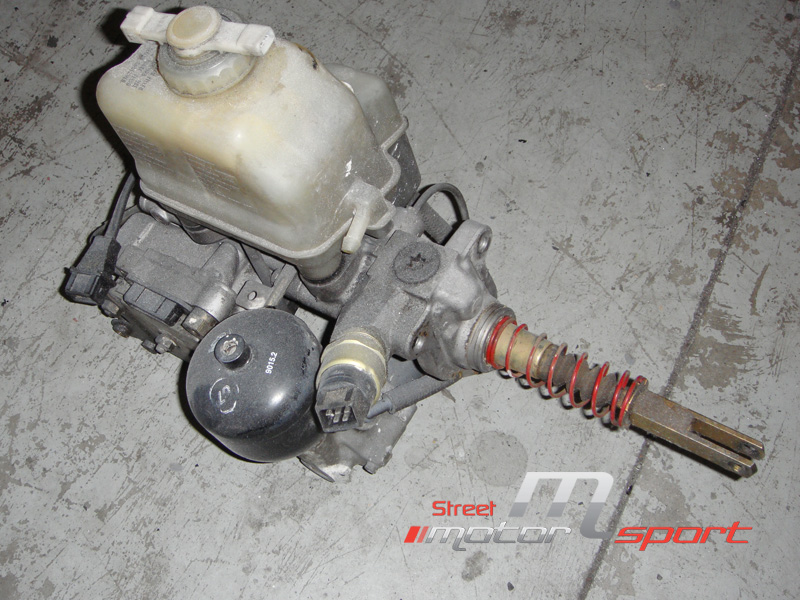

L'ancien bloc ABS à la Poubelle.


Nouveau maitre-cylindre Ø25,4 avec son vase et bouchon neuf.

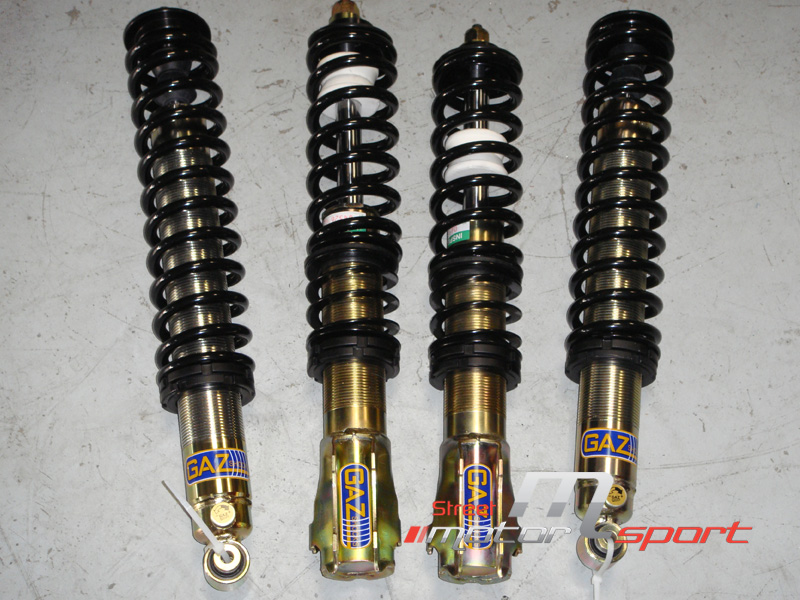

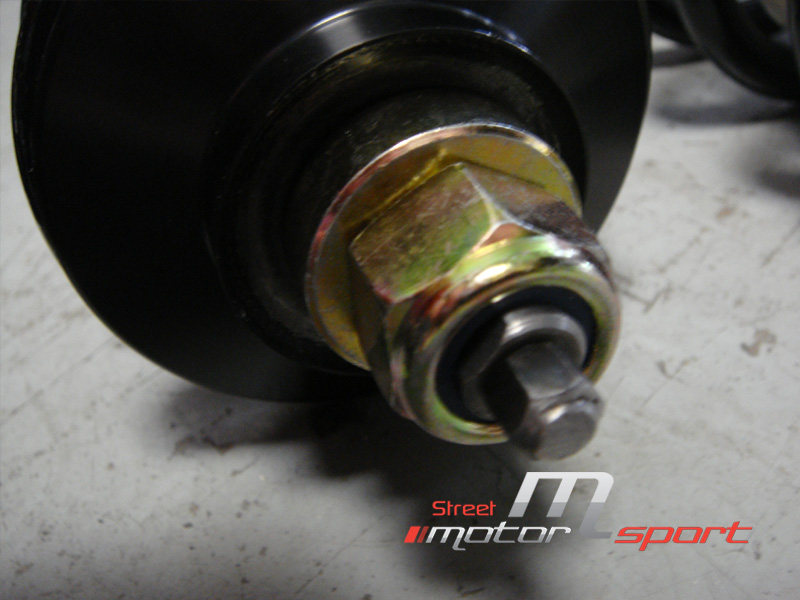

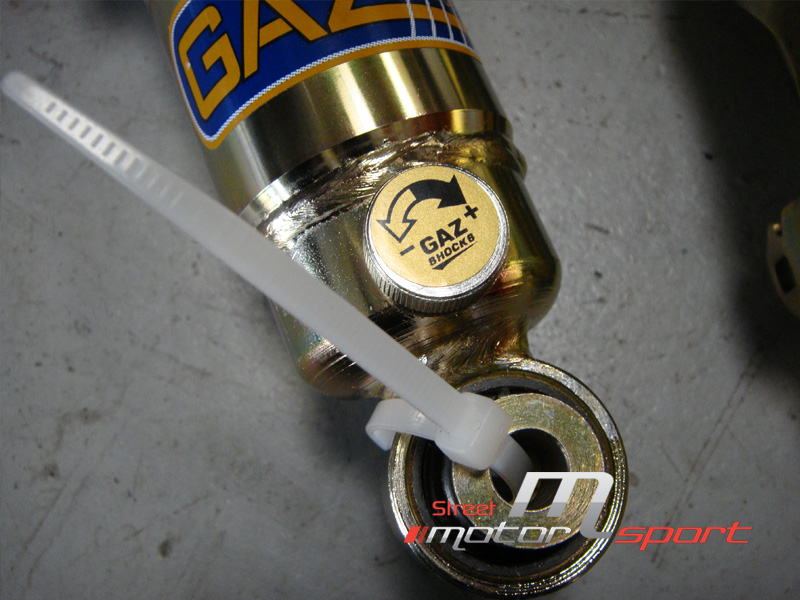

La nouvelle suspension, combinés filetés GAZ Shocks GHA,ils sont réglable en détente.

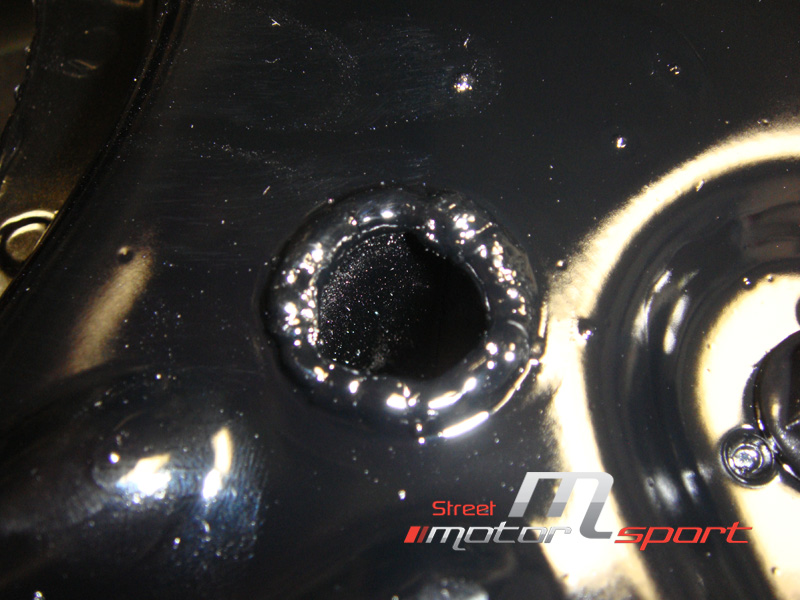

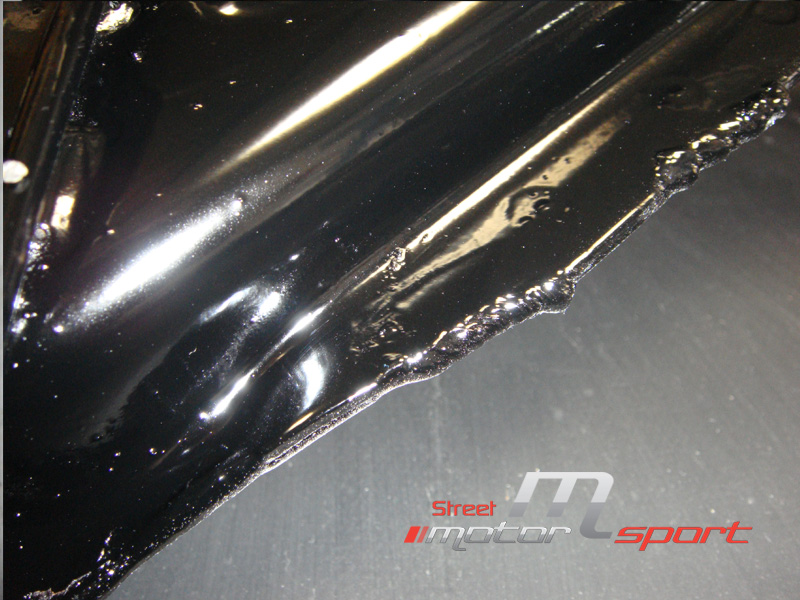

Le berceau est ressoudé et renforcé

[STREET MOTORSPORT]

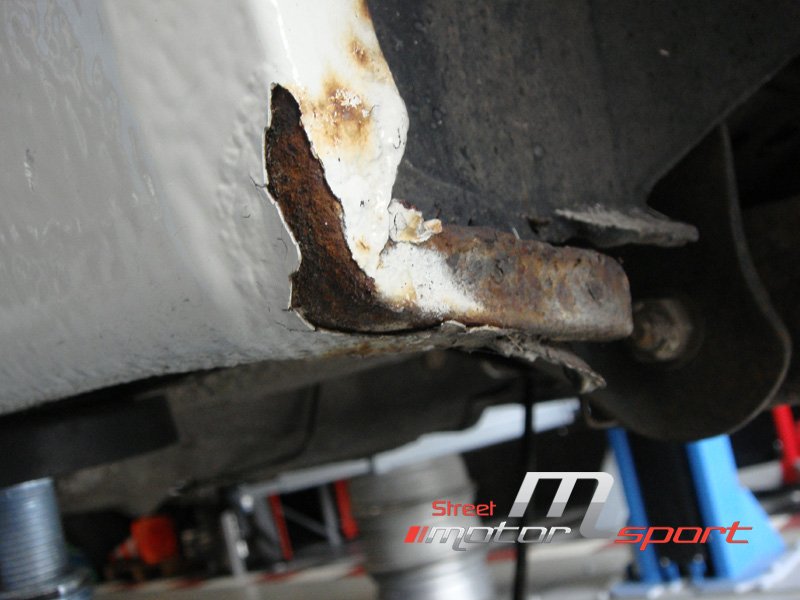

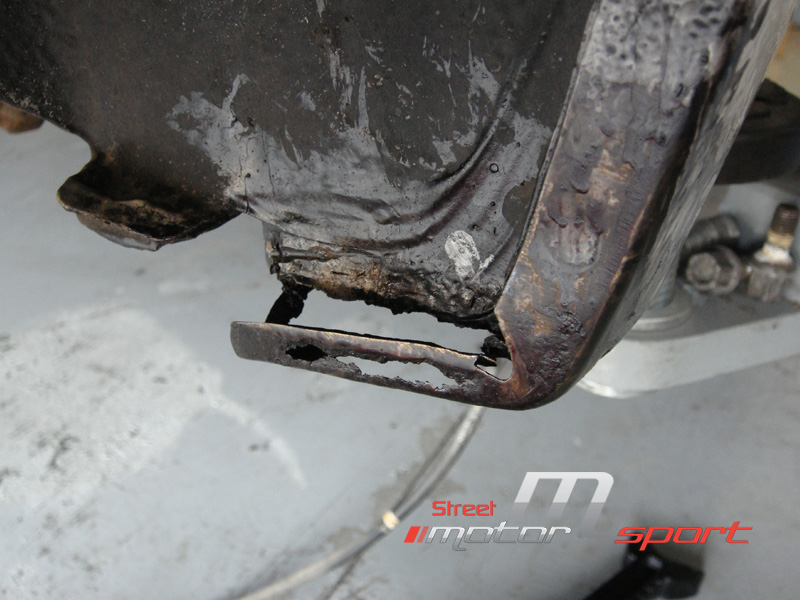

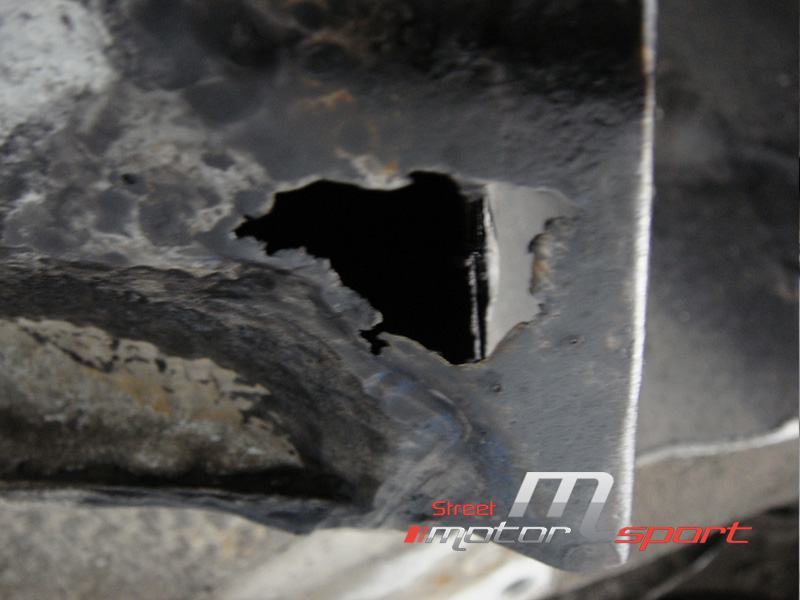

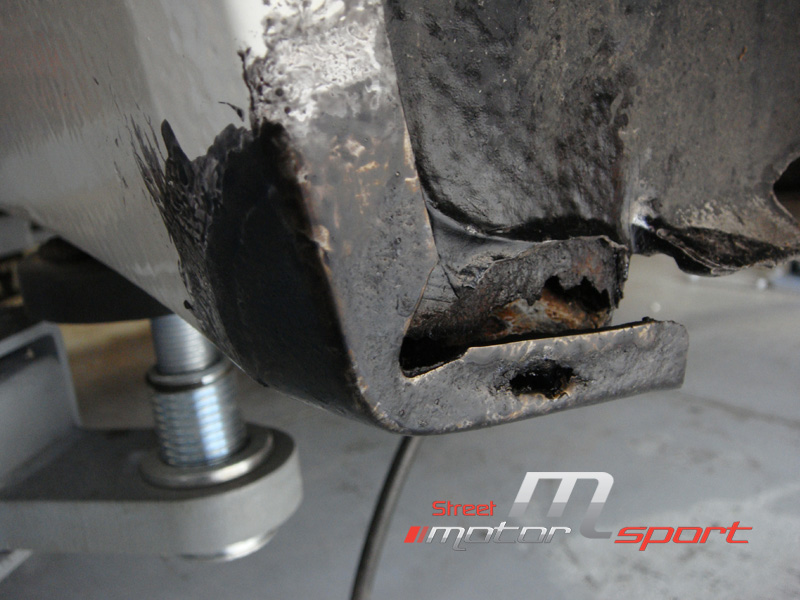

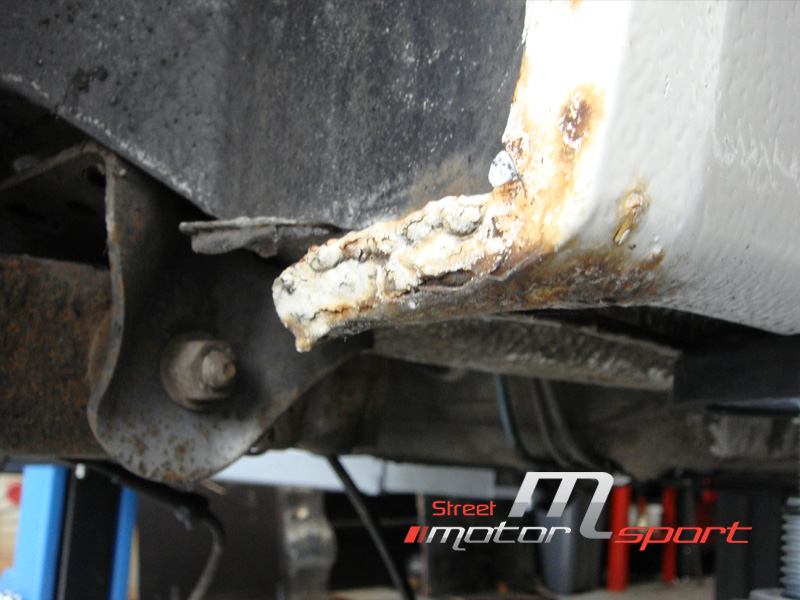

Traitement de la rouille des bas caisse.

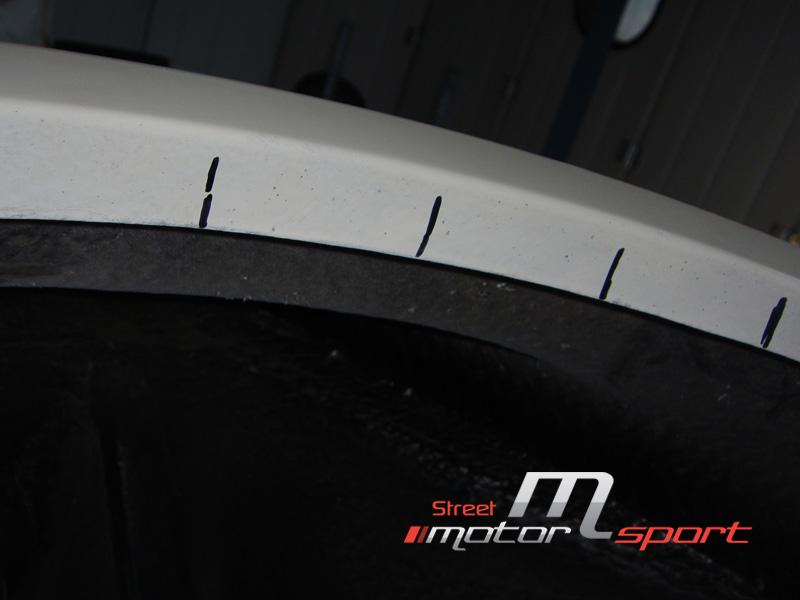

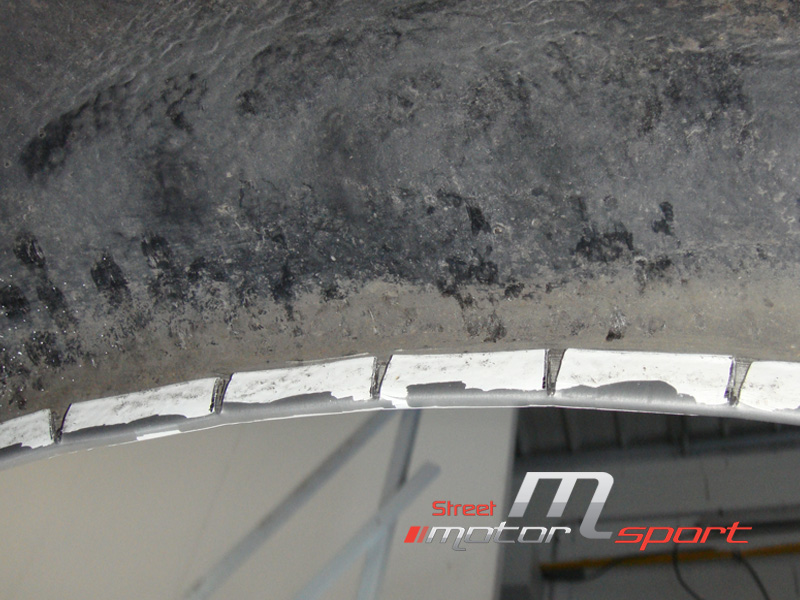

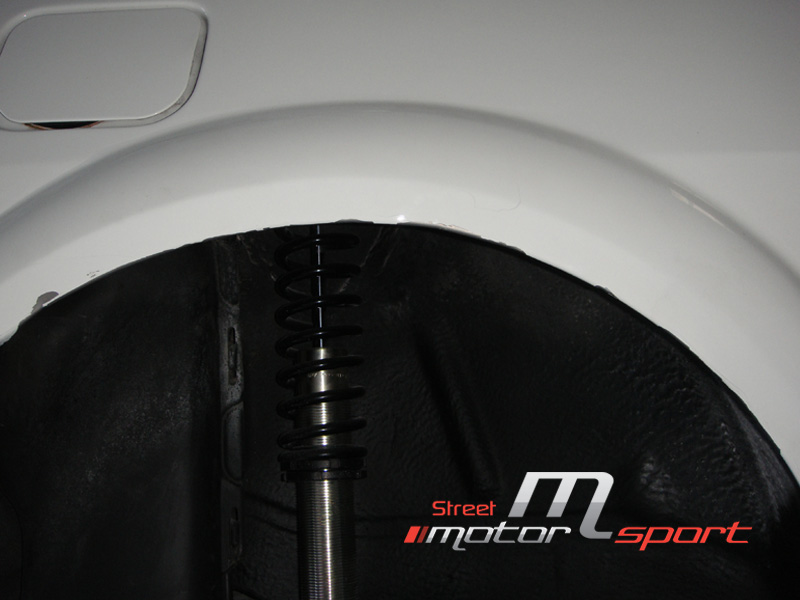

Pliage des ailes arrière pour faire passer les nouvelles roues.

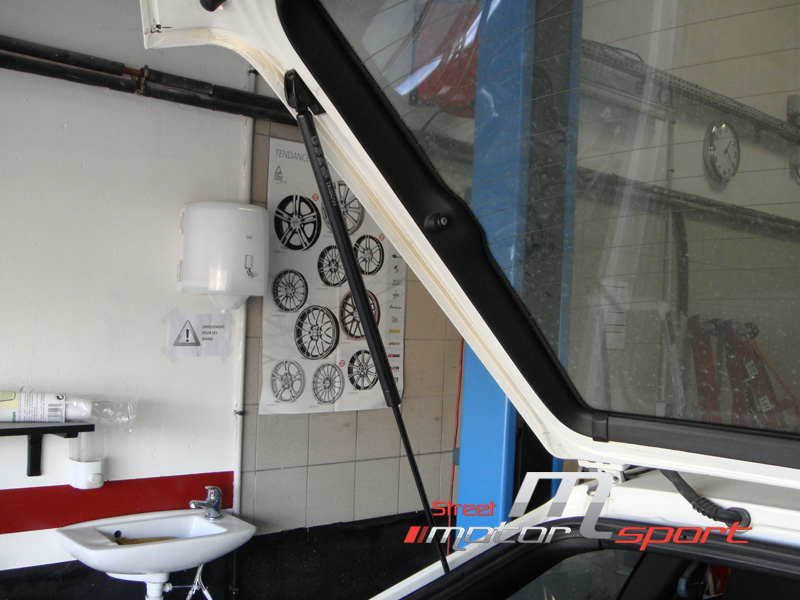

Nouveau vérin de hayon

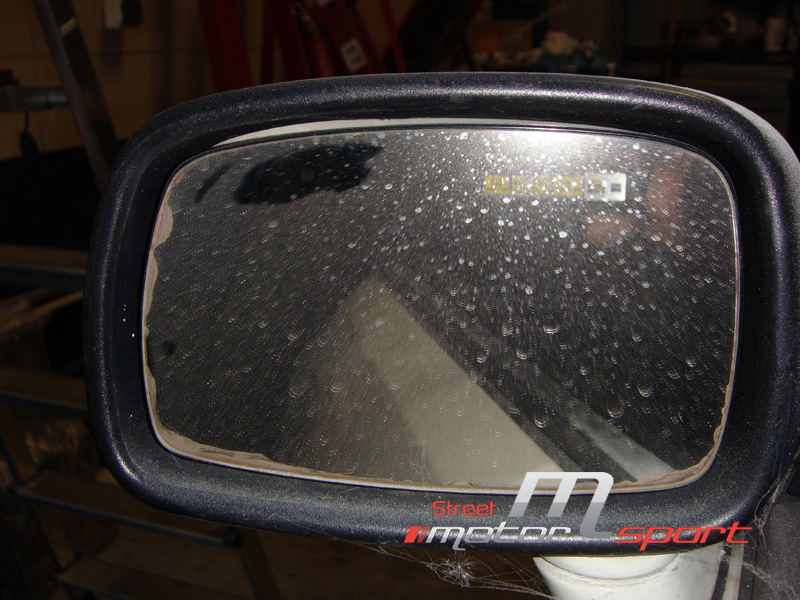

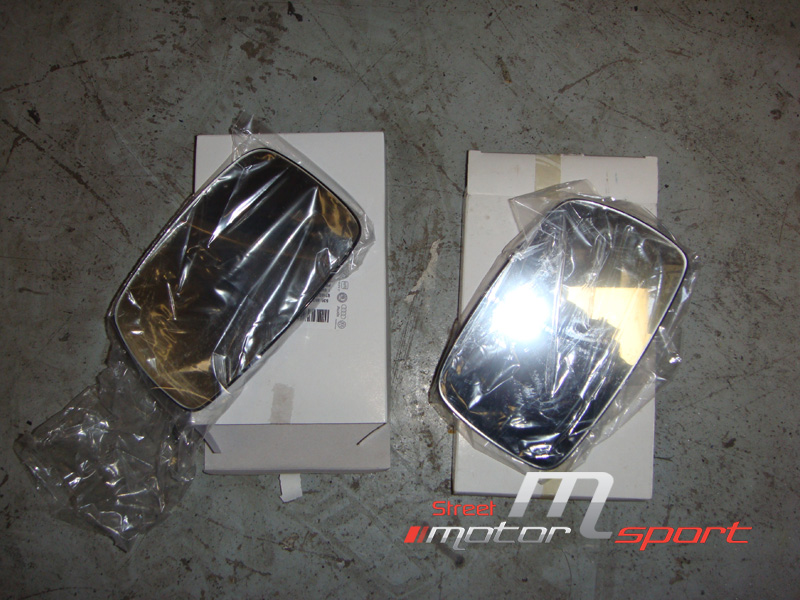

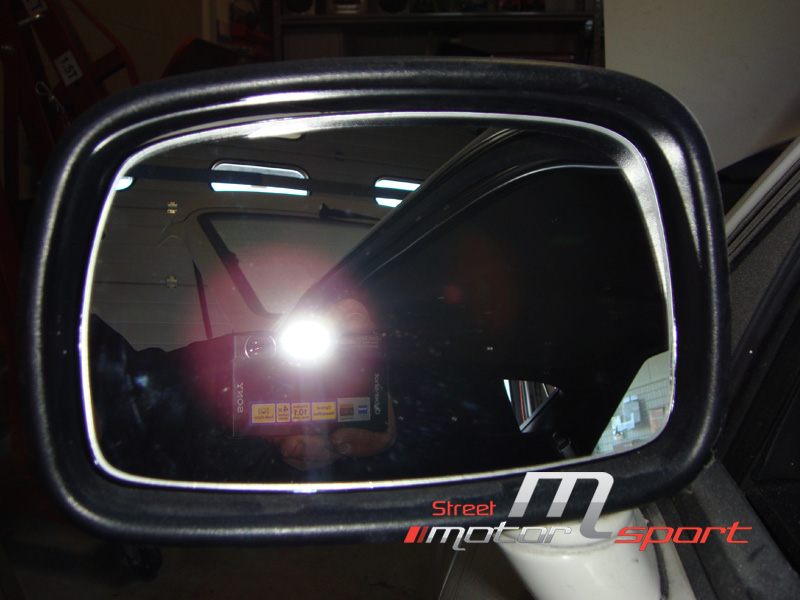

Nouveau miroir de rétroviseurs

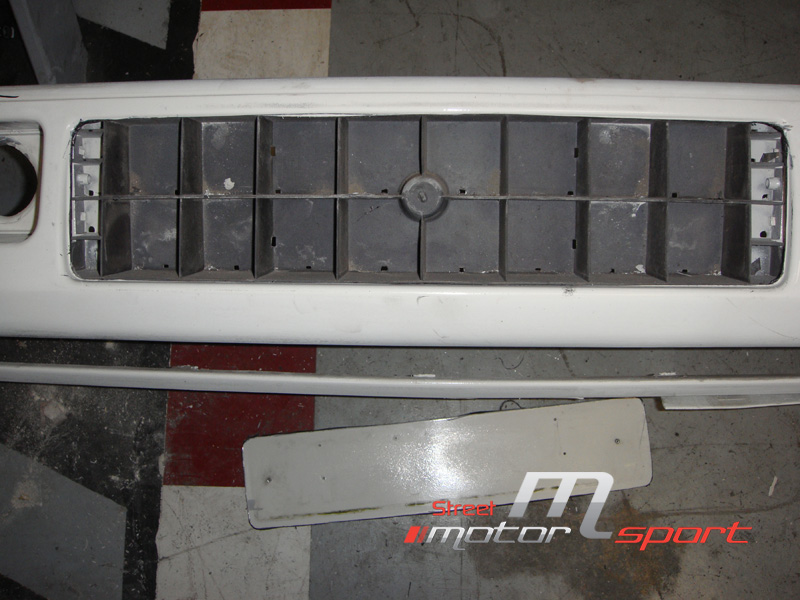

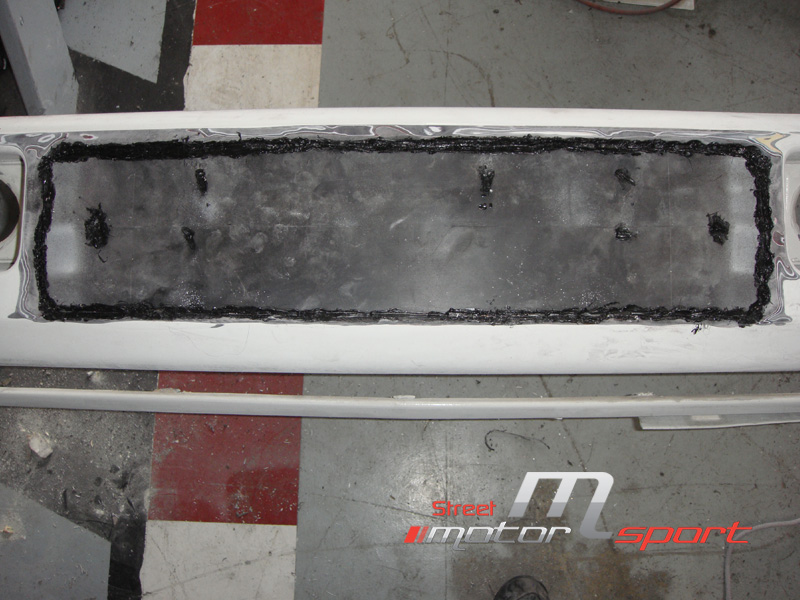

Lissage du par choc avant

[ROADRUNNER]

La poulie de vilebrequin en alu avec le compresseur c'est pas un peu chaud

[STREET MOTORSPORT]

La poulie de vilebrequin en alu avec le compresseur c'est pas un peu chaud

Qu'est-ce qui est chaud?

[STREET MOTORSPORT]

Le nouveau mastervac avec support modifié

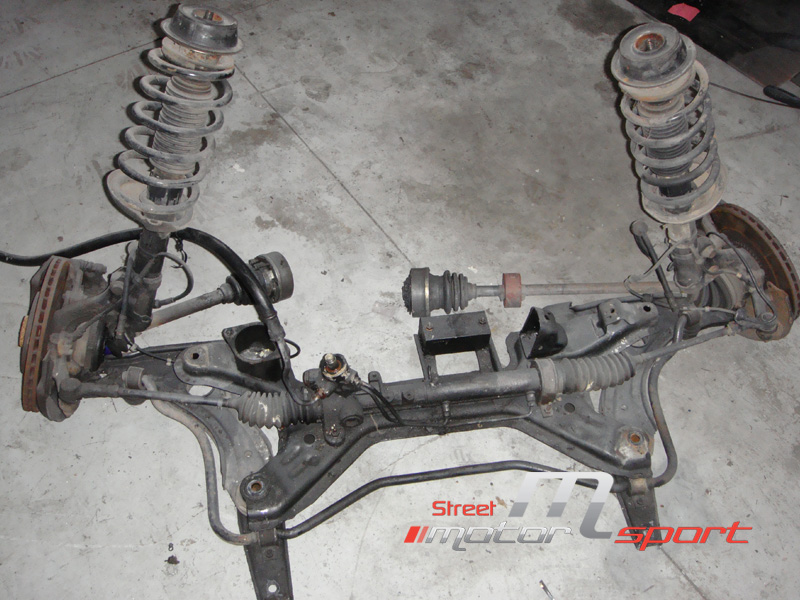

Dépose du train avant.


Remontage des nouvelles pièces

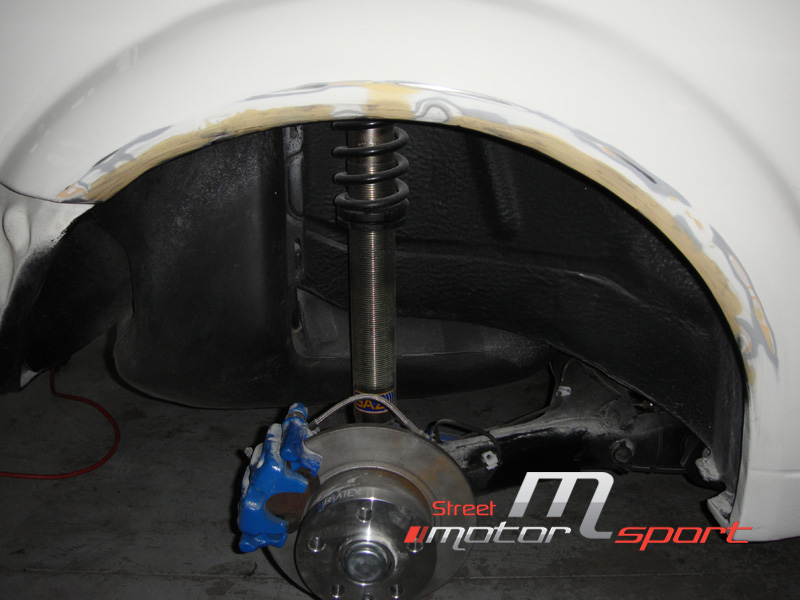

Mastiquage des ailes

[cedbbs]

ça bosse dur par ici
sympa le projet

[STREET MOTORSPORT]

ça bosse dur par ici
sympa le projet

Merci

[STREET MOTORSPORT]

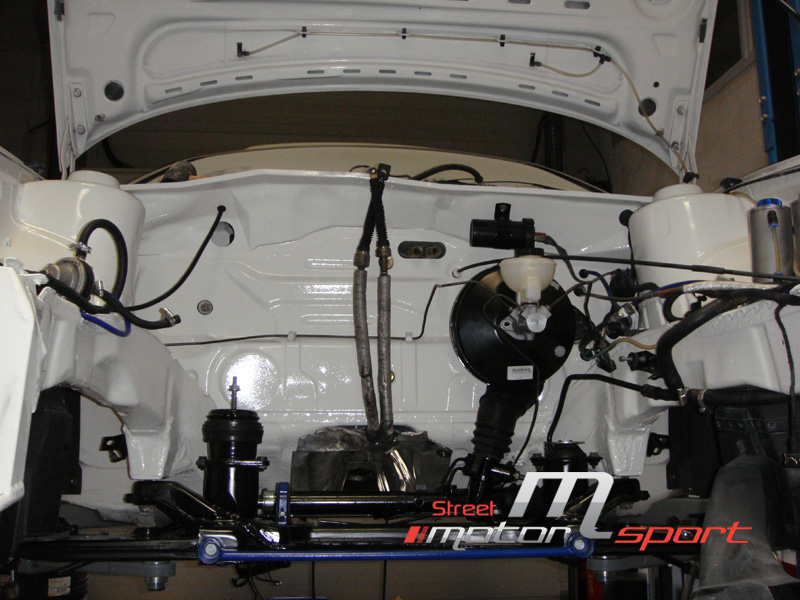

Le train avant presque terminé, et le moteur reposé


Tous les éléments de la gestion Sybele Challenger 5 sont cachés derrière la boite à gant.

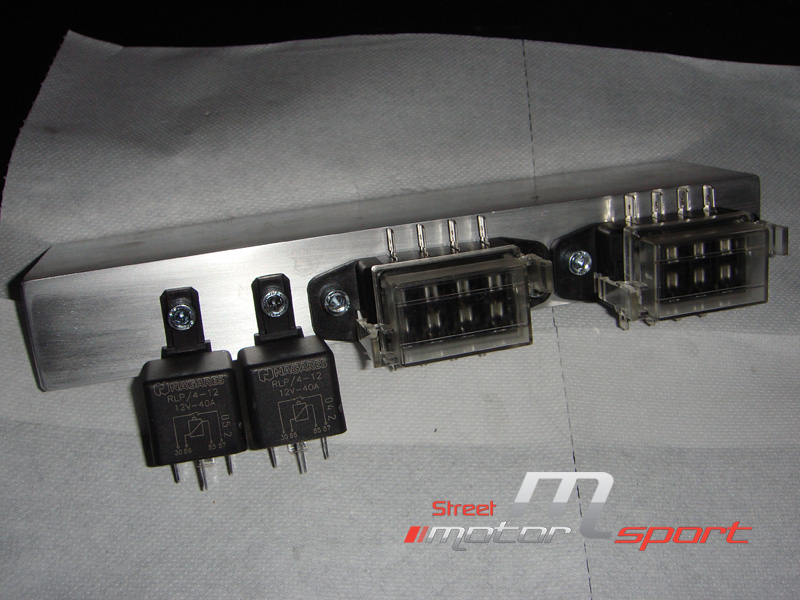

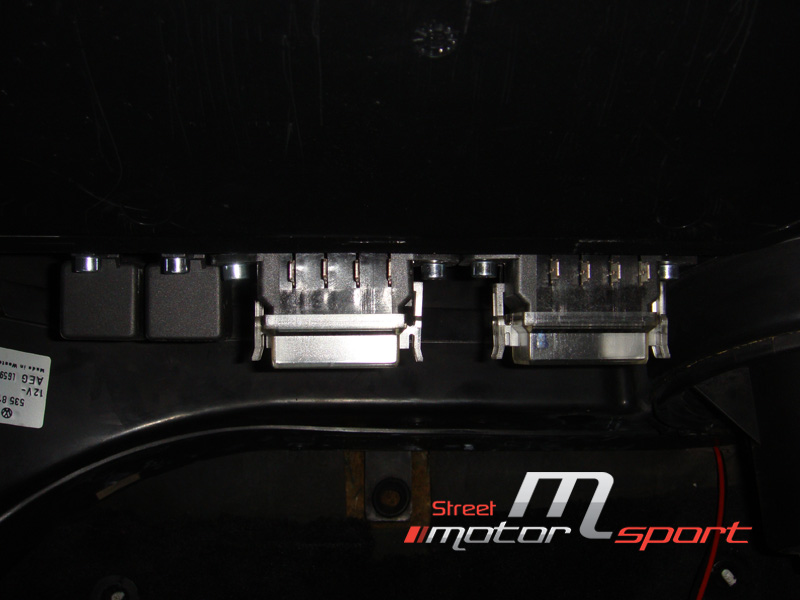

Les portes fusible et relais nécessaire pour la gestion. (Fabrication d'un support en aluminium)


Le tout monté derrière la boite à gant

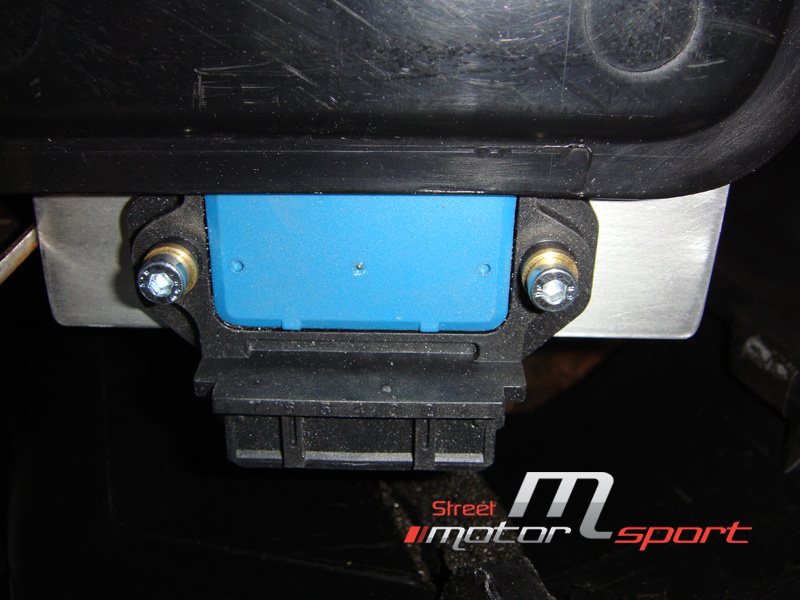

Le module d'allumage (avec son support)

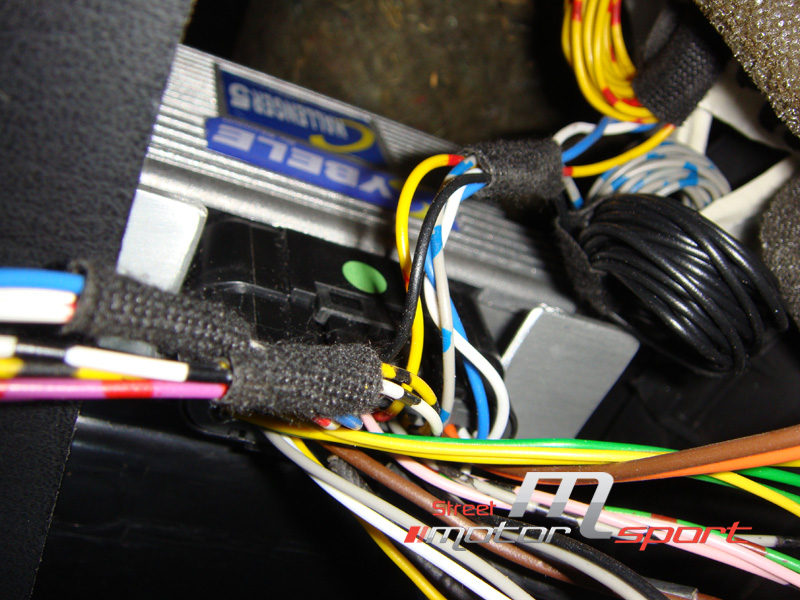

La gestion et sont faisceau (avec support)

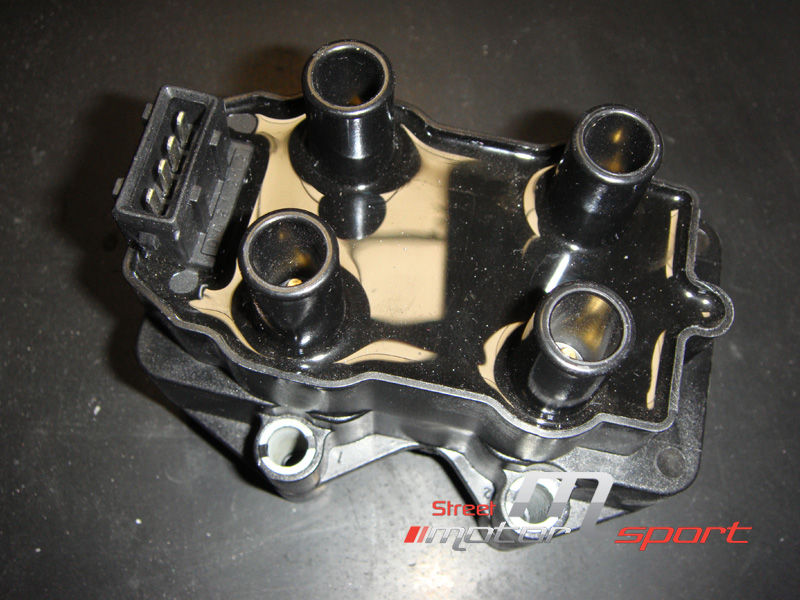

La nouvelle bobine d'allumage pour l'allumage gémo-statique.

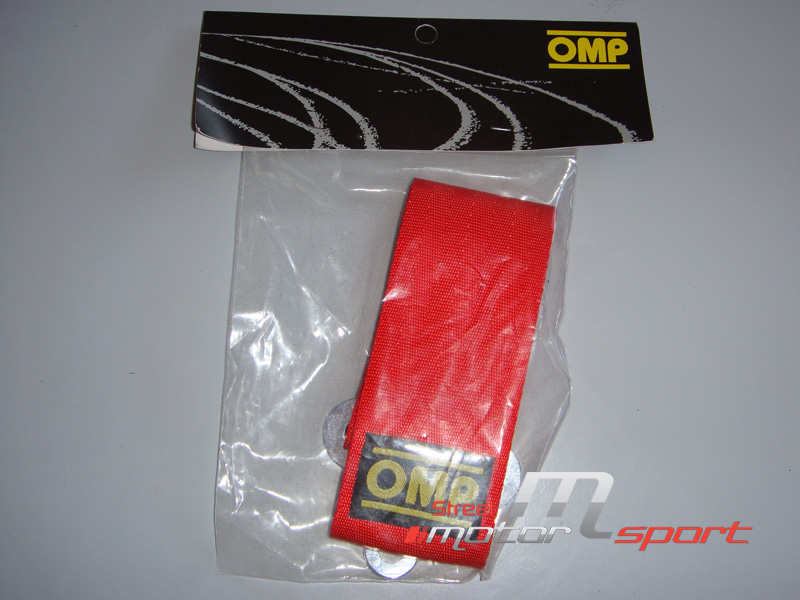

Une sangle de remorquage pour une petite touche racing.
